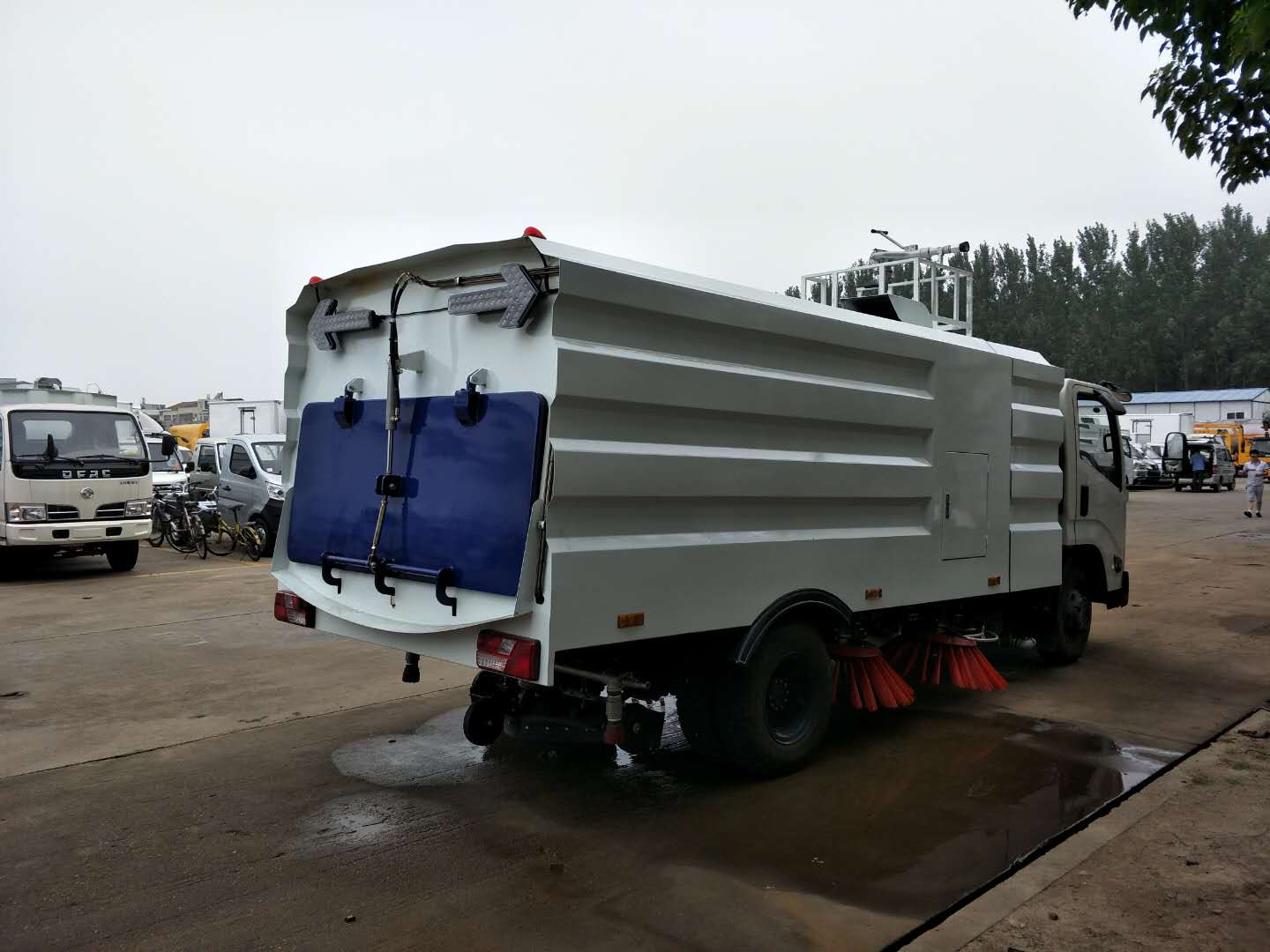

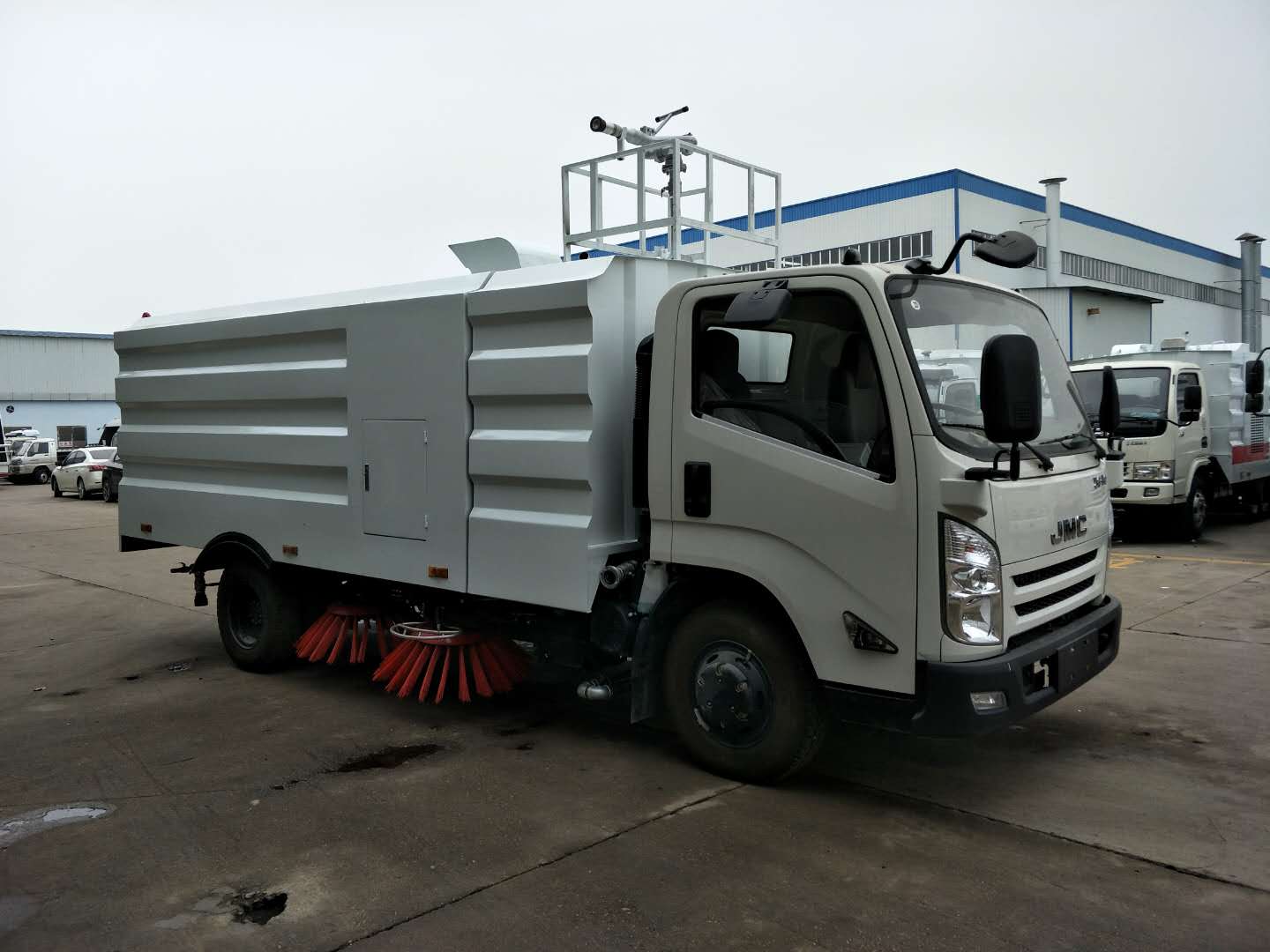

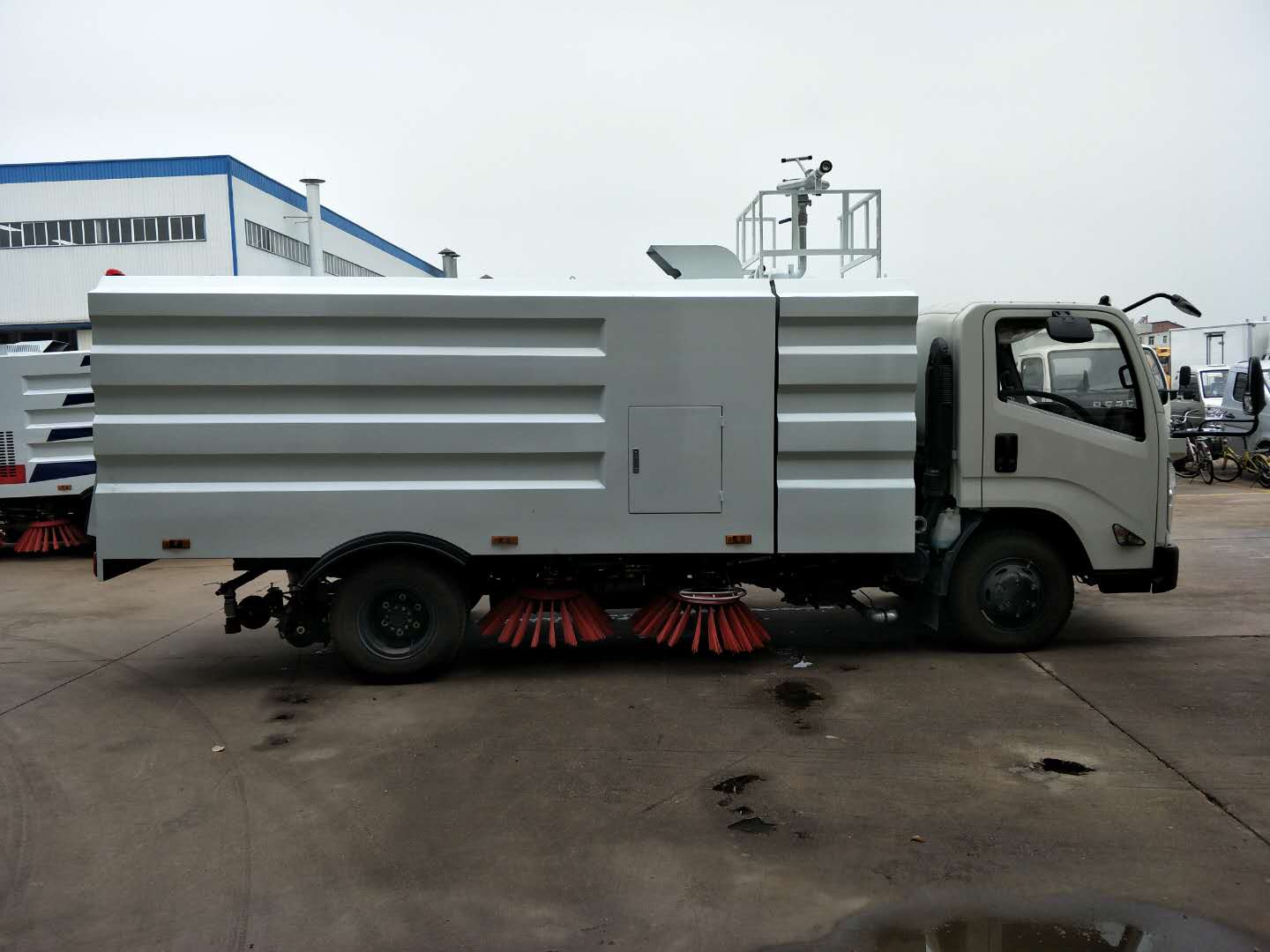

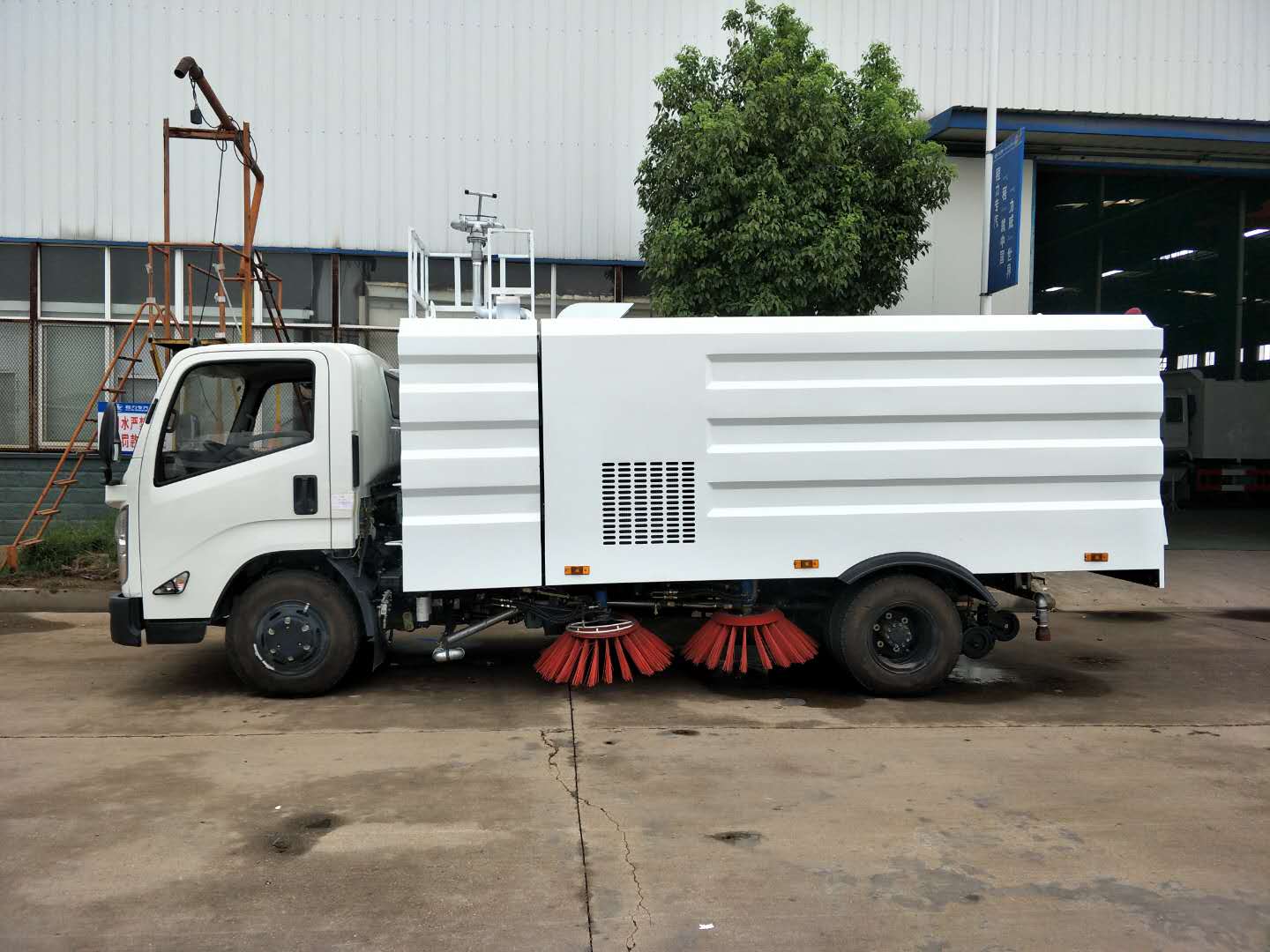

江铃凯锐扫路车
江铃凯锐扫路车产品功能特点
1、采用吸扫结合的方式收集垃圾，湿式除尘、电液控制，液压倾翻卸料的作业方式对路面进行清扫作业。
2、采用副发动机专门驱动风机和液压系统，保证行驶过程中能继续工作，保证清扫过程的连续性。
3、采用“中置四盘刷+后置吸嘴”的结构布置，便于清扫装置与吸嘴的调整和维护，转场时整车通过性好。
4、副发动机与风机之间的传动设置设有自动离合器，可保证副发动机空载起动和停机时与风机的自动脱离，降低对副发动机的冲击，提高了副发动机的工作可靠性和使用寿命。
5、扫盘有遇障避让保护功能和复位功能，遇到障碍物后回缩，越过障碍物后复位。
6、根据不同清扫工况，在不增加副机油门的情况下，实现扫盘高中低三档调速，即能保证在各种污染状况下都有良好的清扫效果，同时节省油耗以及刷毛的损耗。
7、采用可随路面自动找平的全浮动式吸嘴，吸尘效果好，使用寿命长。
8、进口液压阀组，能保证整车的液压动作的稳定性和流畅性。
9、优质液压马达，能保证扫盘的工作稳定性，使用寿命长。
10、进口原料制成的外翻式吸尘管，有效防止吸尘管被划破、冻裂，增加使用寿命。
11、精密无缝冷弯液压油管，内壁无氧化杂质，保证液压油路清洁，不堵阀。
12、扫盘刷臂内使用高性能工程塑料隔套，耐磨性好，免打黄油免维护，节省人力物力。
13、不锈钢水箱、垃圾箱，可抗一般性腐蚀，增加箱体的使用寿命。
14、超宽后门且大于90度的开启角度，更易于倾倒垃圾，清理垃圾箱。
15、垃圾箱倾翻角度大于46度，易于倾倒垃圾。
16、可加装前冲、后洒、喷雾、自洁卷盘、作业监控系统、辅助吸管装置、推雪铲等。
江铃凯税扫路车参数配置 带扫盘4把，江铃副发动机；大力马达；施耐德控件开关；台湾电磁阀组；免维护自分离式离合器；免维护风机；不锈钢水箱；不锈钢垃圾箱；尾部LED箭头灯；手动泵应急系统；刷臂转动机构使用高新耐磨工程隔套，免打黄油；精密冷弯无缝液压油管。 | ||||
车辆型号 | CLW5080TSLJ5型扫路车 | 备注 | ||
二类底盘型号 | JX1083TK25 | |||
轴距 | 3815 mm | |||
前/后悬 | 1155/1860 mm | |||
发动机型号 | 底盘发动机 | JX4D30A5H | ||
副发动机 | JE493-G3 | |||
发动机额定功率 | 底盘发动机 | 112 kW | ||
副发动机 | 57 kW | |||
大爬坡角 | 30% | |||
排放 | GB17691-2005国Ⅴ,GB3847-2005 | |||
加速行驶车外噪声 | ≤84dB（A），满足噪声二阶段要求 | |||
高车速 | 100 km/h | |||
接近角 | 20° | |||
离去角 | 13° | |||
质量参数 | 整备质量 | 5800 kg | ||
大总质量 | 8210 kg | |||
尺寸参数 | 外形尺寸（长×宽×高） | 6830×2220×2650 mm | ||
小离地高度 | 240 mm | |||
吸扫作业 | 清扫效率 | ≥95% | ||
大吸入粒度 | 120 mm | |||
吸扫宽度 | 2.8-3.2 m | |||
大清扫能力 | 60000 m2/h | |||
碟形盘刷外伸尺寸 | ≥400 mm | |||
吸扫行驶速度 | 3-20 km/h | |||
罐体 | 水罐额定容量 | 2.0 m³ | ||
垃圾箱 | 垃圾箱额定容量 | 7.0 m³ | ||
垃圾箱倾翻角度 | ≥46° | |||
卸料门开启角度 | ≥90° | |||
液压系统 | 型式 | 开式、电气控制 | ||
主要元件 | 齿轮泵、液压马达、液压缸、电磁阀 | |||
系统压力 | 16 MPa | |||
液压油箱容量 | 60 L | |||
油温 | 60 ˚C | |||
电气系统 | 型式 | DC24 V | ||
电压 | 24 V | |||
蓄电池 | 24 V（2只12V串联） | |||
洒水系统 | 主要部件 | 电动隔膜泵、水滤器、喷嘴等 | ||
扫盘装置 | 型式 | 中置四个扫盘，液压马达驱动，右前可独立控制，具有避让回复功能。 | ||
扫盘直径 | 850 mm | |||
扫盘角度 | 前倾：4-6度 外倾：4-7度 | |||
吸盘 | 型式 | 单吸口，液压控制，弹簧悬浮。 | ||
吸口直径 | 200 mm | |||
2、随车工具
序号 | 名称 | 数量 | 备注 |
1 | 消防水带 | 1根 | 用于加水 |
2 | 消防扳手 | 1把 | 用于拆卸消防栓 |
3 | 手动液压泵摇杆 | 1根 | 用于手动液压泵的启动 |
4 | 水滤扳手 | 1把 | 用于拆卸水过滤器 |
5 | 备胎 | 1个 |
3、随车备件
序号 | 名称 | 数量 | |
1 | 刷毛 | 88支 | |
2 | 风机密封条 | 1根 | |
3 | 后门密封条 | 1根 |
| 江铃凯锐扫路车产品主要技术参数 | |
| 产品名称 | 江铃凯锐扫路车 |
| 外型尺寸(mm) | 6830×2220×2650 |
| 罐/厢体尺寸 | ×× |
| 额定质量(kg) | 2215 |
| 整备质量(kg) | 5800 |
| 总质量(kg) | 8210 |
| 轴距(mm) | 3815 |
| 轮胎规格 | 7.50R16LT 14PR |
| 发动机型号 | JX4D30A5H |
| 燃料种类 | 柴油 |
| 排放标准 | GB17691-2005国Ⅴ,GB3847-2005 |
| 底盘型号 | JX1083TK25 |
| 配置说明 | 随底盘选装前面罩,前保险杠,前组合灯具;防护材料:Q235A碳钢,专用装置代替左右侧面防护,离地高度(mm):450,后下部防护与车架采用焊接连接,后部防护断面尺寸(mm):120×50,后部防护离地高度(mm):410。选装宽吸盘、两扫盘结构;ABS系统型号:VIE ABS-II,ABS系统生产厂家:上海万捷汽车控制系统有限公司。 |
